EKSMA 角锥棱镜
- 产品详情

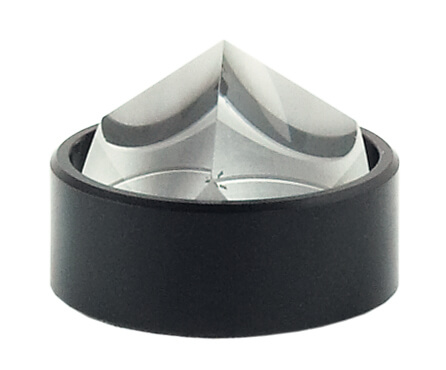

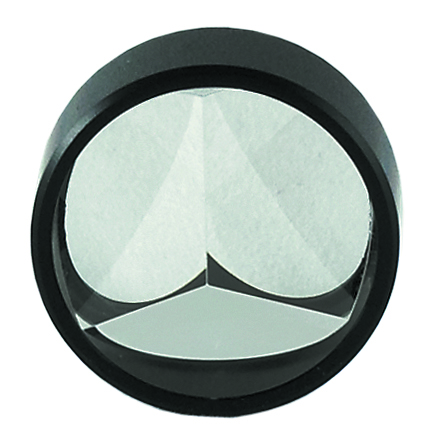

产品图片
描述
- 将入射光偏转 180 度，与入射角无关

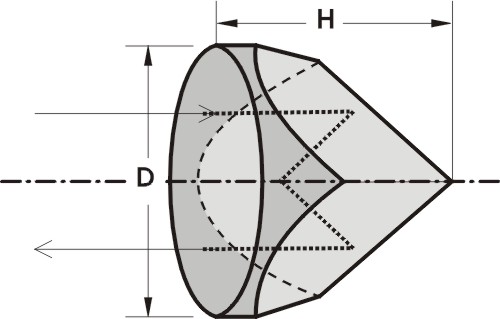

这些棱镜（角锥棱镜）具有 3 个互成 90° 角的反射面，并置形成一个立方体的角，入射面垂直于立方体对角线。所有光束，无论入射方向如何，都会被反射回原始方向。实心角锥棱镜用于高精度应用或超远距离的激光应用。因此，这些"角度不敏感"的反射镜常用于难以或无法控制方向、以及使用普通反射镜无法满足要求的场合。
技术规格
| 参数 | 规格 |
|---|---|
| 材料 | BK7, UV FS |
| 表面质量 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 平整度 | λ / 4 at 633 nm |
| 角度公差 | ±5 arcsec |
| 光束偏转 | 180° ±30sec |
| 直径公差 | +0.0 / -0.3mm |
| 通光孔径 | >80% |
| 未镀膜 |
订购型号 (variants)
| SKU | 名称(中文) | 规格 |
|---|---|---|
| 340-0217 | 角锥棱镜，N-BK7，Ø22 mm，高17.5 mm | 直径 D=22 mm; 高度 H=17,5 mm; 材料=BK7; 组=Corner cubes of BK7 material |
| 340-0217M | 角锥棱镜，N-BK7，Ø25.4 mm，高17.5 mm | 直径 D=25,4 mm; 高度 H=17,5 mm; 材料=BK7; 组=Corner cubes of BK7 material |
| 340-0219 | 角锥棱镜，N-BK7，Ø25.4 mm，高19 mm | 直径 D=25,4 mm; 高度 H=19 mm; 材料=BK7; 组=Corner cubes of BK7 material |
| 340-0329 | 角锥棱镜，N-BK7，Ø38.1 mm，高28.5 mm | 直径 D=38,1 mm; 高度 H=28,5 mm; 材料=BK7; 组=Corner cubes of BK7 material |
| 340-0439 | 角锥棱镜，N-BK7，Ø50.0 mm，高37.5 mm | 直径 D=50,0 mm; 高度 H=37,5 mm; 材料=BK7 |
| 340-0538 | 角锥棱镜，N-BK7，Ø50.8 mm，高38 mm | 直径 D=50,8 mm; 高度 H=38 mm; 材料=BK7; 组=Corner cubes of BK7 material |
| 340-0648 | 角锥棱镜，N-BK7，Ø63.5 mm，高48 mm | 直径 D=63,5 mm; 高度 H=48 mm; 材料=BK7; 组=Corner cubes of BK7 material |
| 340-1217 | 角锥棱镜，UV FS，Ø22 mm，高17.5 mm | 直径 D=22 mm; 高度 H=17,5 mm; 材料=紫外熔石英; 组=紫外熔石英角锥棱镜 |
| 340-1217M | 角锥棱镜，UV FS，Ø25.4 mm，高17.5 mm | 直径 D=25,4 mm; 高度 H=17,5 mm; 材料=紫外熔石英; 组=紫外熔石英角锥棱镜 |
| 340-1437M | 角锥棱镜，UV FS，Ø50.0 mm，高37.5 mm | 直径 D=50,0 mm; 高度 H=37,5 mm; 材料=紫外熔石英 |
